Термины и определения

Назад
Содержание

Термины и определения

0

Данный раздел содержит список терминов, определений и аббревиатур, используемых в данном документе, а также в иных и документах и задачах, связанных с технологией BIM.

Термины и определения технологии BIM

  • BIM (Building information Modeling, информационное моделирование зданий) - процесс создания и управления цифровыми представлениями (информационными моделями) зданий, а также их использования для различных задач, связанных с проектированием, строительством и эксплуатацией зданий.
  • Информационная модель здания (далее модель) - файл (или набор файлов, база данных), предназначенный для использования в специализированном программном обеспечении, реализующем технологию BIM. Содержит информацию о геометрических характеристиках элементов здания, а также динамически связанную с ними информацию физического, атрибутивного, функционального, нормативного характера. Необходимым условием является реализация динамической ассоциативной связи между характеристиками элементов информационной модели их представлением в проектной документации - видах, чертежах, спецификациях.
  • Элемент модели - часть информационной модели объекта строительства, представляющая компонент, систему или сборку в пределах объекта или строительной площадки.
  • Геометрические характеристики - характеристики, определяющие физические размеры, положение, размеры элемента здания или элемента информационной модели.
  • Физические характеристики - данные, определяющие материал элемента или его составных частей, а также цвет, массу, теплопроводность и т.п..
  • Атрибутивные характеристики - данные, содержащие информацию об элементе модели, которая передается помощью буквенно-цифровых символов. Могут содержать идентификационные данные, технические, технологические, экономические, экологические и прочие характеристики строительного элемента.
  • Autodesk Revit (далее Revit) - программное обеспечение, реализующее технологию информационного моделирования зданий.
  • Autodesk AutoCAD (далее AutoCAD) - программное обеспечение, в сложившейся практике используемое для автоматизированного черчения с использованием 2D-инструментов.
  • Autodesk AutoCAD Civil 3D - программное обеспечение, разработанное на платформе AutoCAD, предназначенное для проектирования объектов инфраструктуры, землеустройства, генеральных планов объектов.
  • Autodesk Inventor - программное обеспечение для трехмерного моделирования, проектирования и подготовки документации промышленных изделий, в основном в сфере машиностроения.
  • Autodesk Design Review - бесплатное программное обеспечение для просмотра и рецензирования документации, выпущенной из Revit в формате DWF. Пометки и замечания, выполненные в Design Review, могут быть возвращены в Revit для устранения этих замечаний проектировщиком.
  • Autodesk 3ds Max - программное обеспечение для 3d-моделирования и фотореалистичной визуализации, 3D-графики и анимации.
  • BEP - План выполнения BIM-проекта.
  • LOD - уровень проработки (детализации) BIM модели.
  • LOI - уровень информационной и атрибутивной насыщенности модели.
  • BIM-проект - проект здания или сооружения, реализуемый с применением технологий информационного моделирования зданий.
  • BIM-задачи (BIM uses) - способ и соответствующий процесс создания и использования информационных моделей на различных стадиях для достижения одной или нескольких целей проекта.
  • Среда общих данных (Common Data Environment – CDE) - комплекс программно-технических средств, обеспечивающий совместное использование информации по проекту. Среда общих данных основана на процедурах и регламентах, обеспечивающих эффективное управление итеративным процессом разработки информационной модели, сбора, выпуска и распространения документации между участниками проекта.
  • Сводная модель - информационная модель, состоящая из соединенных между собой отдельных моделей по различным разделам или частям проекта, причем внесение изменений в одну из моделей не приводит к изменению в других.
  • Выявление коллизий - процесс обнаружения ошибок в проекте, возникших в результате геометрических пересечений, нарушении допустимых расстояний между элементами, логических связей между элементами, нормируемых параметров и др.
  • Обмен информацией - упорядоченный сбор и представление информации, отвечающей требованиям к формату и степени достоверности на одной из нескольких предварительно установленных стадий проекта.
  • Компонент (элемент) информационной модели - объект информационной модели, предназначенный для многократного повторного применения в рамках одной или нескольких информационных моделей.
  • 3D (трехмерное, объемное) - геометрическое представление элемента реального мира, использующее для описания формы, размеров и положения элемента три пространственные координаты (X, Y, Z). Все строительные элементы здания должны иметь представления в виде 3D-элементов модели, если не указано иное.
  • 2D (двухмерное, плоское) - геометрическое представление элемента реального мира, использующее для описание формы, размеров и положения элемента две пространственные координаты (X, Y). Для двухмерного представления трехмерных элементов используются геометрические инструменты, например проецирование на плоскость. Некоторые элементы информационной модели могут не иметь 3D-представления, например, выноски и примечания на чертеже.
  • BIM-менеджер - уполномоченный сотрудник, осуществляющий комплексное управление и контроль процессов, связанных с использованием Revit и технологией информационного моделирования.
  • BIM-координатор - один из проектировщиков, осуществляющий контроль информационной модели по своему разделу проекта в текущем проекте, а также взаимодействие с BIM-менеджером в области методологии использования Revit.
  • BIM-мастер - дополнительный сотрудник, который может быть выделен в помощь BIM-менеджеру. Выполняет технические задачи, связанные с технологией BIM, например, создание семейств, настройку шаблонов проекта и т.д.
  • BIM-автор - специалист-проектировщик, непосредственно выполняющий моделирование и подготовку документации, основанной на BIM-модели.
Термины и определения Revit
  • Категория - свойство каждого элемента модели; шаблон и набор уникальных свойств, присущий всем элементам, созданным в данной категории. Элемент может одновременно принадлежать только к одной категории. Список категорий и их свойств является фиксированным и недоступен для изменения пользователями. Категории - один из важных элементов структуры Revit, определяет особенности создания, редактирования, выбора, отображения, подсчета и маркировки элементов.
  • Семейство - “шаблон” для создания элементов в модели Revit, которые будут иметь как идентичные свойства и принцип работы (наследуемые от семейства), так и отличающиеся для отдельных элементов (экземпляров семейства). Внимание: семейства в Revit могут быть загружаемыми, контекстными и системными. Для исключения путаницы и упрощения терминологии в рамках данного стандарта термин “Семейство” обозначает “Загружаемое семейство”, если не указано иное.
  • Загружаемое (пользовательское) семейство - библиотечный элемент в Revit, предназначенный для повторного применения (окно, дверь, мебель и т.д.), который может храниться в отдельном файле (rfa-файл) и загружаться в различные проекты. Загружаемые семейства создаются пользователем при помощи специальной среды Revit - редактора семейств, путем комбинации геометрических элементов, их зависимостей, параметров и графических элементов.
  • Системное семейство - в отличие от загружаемого семейства не может быть сохранено в отдельный RFA-файл и существует только в файле проекта. Набор системных семейств является фиксированным; пользователь может изменять только типоразмеры этих семейств. Примеры: стена, перекрытие, несущая арматура, воздуховод. Как правило, системное семейство имеет уникальные свойства, недоступные для загружаемых семейств, но также обладает некоторыми системными ограничениями (например, стена, созданная системным семейством, может включать окна и двери, но может быть только вертикальной).
  • Контекстное семейство - схоже с загружаемым семейством, но создается и хранится только внутри проекта Revit, с возможностью привязки к другим элементам в проекте Revit. Не предназначено для повторного применения: при копировании контекстного семейства создаются новые независимые элементы (экземпляры контекстного семейства).
  • Вложенное семейство - загружаемое семейство, используемое в составе загружаемых и контекстных семейств. Вложенные семейства могут использоваться в том числе независимо в проекте; с другой стороны, могут содержать другие вложенные семейства; число уровней вложенности не ограничено, но на практике не рекомендуется более 3 уровней вложенности. Вложенное семейство может учитываться в спецификациях, для этого оно должно быть выполнено “Общим”.
  • Составное (сложное) семейство - семейство, содержащее в своем составе вложенные семейства.
  • Родительское семейство - термин используется в процессе работы в среде редактора семейств Revit с использованием вложенных семейств для обозначения семейства, содержащего в своем составе вложенные семейства, для отличия его от вложенных семейств.
  • Общее семейство - вложенное семейство, которое имеет возможность подсчета и маркировки независимо от “родительского” семейства. Например, если в семействе закладной детали выполнить стержни и пластины при помощи “общих” семейств - есть возможность получить как спецификацию закладных деталей, так и спецификацию металлопроката, необходимого для изготовления детали. Общие семейства могут использоваться совместно в разных семействах, присутствующих в одном проекте, что накладывает особые требования на качество и актуальность используемых общих семейств.

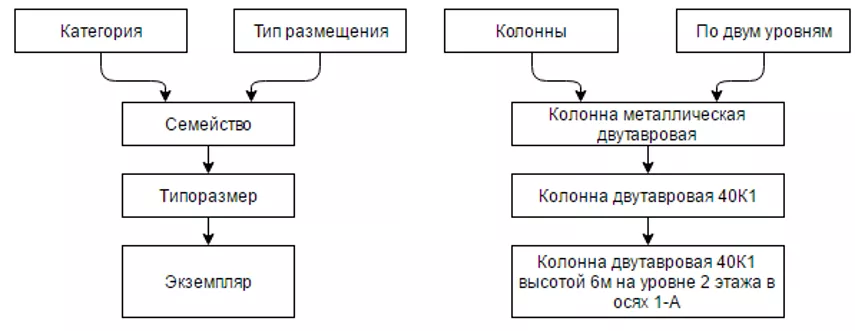

  • Тип (типоразмер) - инструмент Revit для создания экземпляров семейства, имеющих стандартные или нормативные параметры (например, размеры сечения для двутавра 20Б1). При выборе типоразмера сразу устанавливаются данные стандартные параметры элемента, без необходимости каждый раз указывать параметры вручную.
  • Экземпляр семейства - элемент, непосредственно присутствующий в проекте Revit, является конечным элементом в иерархии Категория-Семейство-Типоразмер-Экземпляр (см. рис 1). Может иметь свойства как наследуемые от вышестоящих элементов иерархии, так и назначенные непосредственно для данного элемента (параметры экземпляра). рис 1. Иерархия наследования свойств элементов модели Revit
  • Каталог типоразмеров - txt-файл, содержащий полный список типоразмеров, доступных для данного семейства. Как правило, создается для семейств, имеющих сортаменты или каталоги производителя. При загрузке в проект семейства, имеющего каталог типоразмеров, есть возможность выбора как полного списка типоразмеров, так и только некоторых из них.
  • Таблица выбора (lookup table) - csv-файл, имеющий назначение, сходное с каталогом типоразмеров, но используется для автоматического выбора значений параметров в зависимости от значений других параметров в семействе. Как правило, используется для подбора элементов или оборудования из каталога производителя (например, фитингов системы водоснабжения) в зависимости от некоторых входных данных (например, диаметра трубопровода и допустимого давления).
  • Загрузка семейства - процесс добавления загружаемого (пользовательского) семейства (rfa-файла) в файл проекта Revit. Как правило, одновременно с семейством в файл загружается некоторый список типоразмеров этого семейства. После загрузки семейства пользователь получает возможность размещения в проекте экземпляров этого семейства.
  • Обновление семейства - процесс замены загружаемого семейства, используемого в проекте Revit, его более актуальной версией из измененного RFA-файла. После обновления семейства будут внесены изменения во все экземпляры семейства, используемые в текущем проекте Revit.
  • Параметризация - моделирование (проектирование) с использованием параметров элементов модели и соотношений между этими параметрами. При этом создается математическая модель объектов с параметрами, при изменении которых происходят изменения размеров или формы элементов, взаимные перемещения деталей в сборке и другие изменения по заданным правилам.
  • Шаблон проекта - файл формата RTE, используемый при создании новых файлов проекта Revit. Как правило, содержит набор настроек, стилей, семейств, максимально упрощающих сотруднику начало разработки проекта в Revit. Также использование шаблона проекта позволяет стандартизировать настройки и технологию работы в разных проектах, разрабатываемых в рамках компании. Как правило, создаются несколько шаблонов проекта для разных специальностей, участвующих в разработке проекта (архитектура, несущие конструкции, инженерные системы и т.д.)
  • Шаблон семейства - файл формата RFT, используемый при создании новых семейств. Содержит начальные настройки, определяющие свойства и принцип работы семейства, сделанного на базе данного шаблона, а также облегчающие пользователю создание большого количества однотипных семейств.
  • Рабочий набор - совокупность элементов модели, имеющая возможность выборочного открытия, назначения владельца или заемщика для процессов совместной работы. Элемент может принадлежать только к одному рабочему набору. Для режима совместной работы в рамках одного файла в файле обязательно создаются как минимум два рабочих набора.
  • Файл хранилища (центральный файл) - файл проекта Revit, предназначенный для организации совместной работы проектировщиков в рамках одного файла. Как правило, хранится в сетевой папке, доступной всем участникам проекта, либо на Revit Server.
  • Локальный файл - копия файла хранилища, которая создается для каждого проектировщика, подключающегося к совместной работе. Данная копия сохраняется на локальном компьютере проектировщика, работа выполняется в локальном файле. Для поддержания актуальности локального файла периодически (например, 1 раз в 30 минут) должна выполняться синхронизация локального файла с файлом хранилища.
  • Синхронизация - процесс сравнения и приведения к идентичному виду локального файла и файла хранилища. При этом в файл хранилища передаются изменения, выполненные проектировщиком в локальном файле, а также осуществляется обратная передача в локальный файл изменений, выполненных другими сотрудниками. Как правило, во время синхронизации выполняется освобождение элементов, заимствованных пользователем во время работы.
  • Заимствование элементов - механизм Revit, исключающий выполнение дублирующейся работы разными проектировщиками, работающими в режиме совместной работы в рамках одного файла проекта Revit. В тот момент, когда один из проектировщиков изменяет один из элементов Revit (например, толщину стены), данный элемент блокируется от изменений другими проектировщиками до того момента, пока проектировщик не закончит редактирование и не освободит заимствованные элементы. Как правило, для освобождения заимствованного элемента и получения прав на редактирование другим пользователем требуется последовательная синхронизация локальных файлов первого и второго проектировщика.
  • Revit Server - специализированная служба Windows Server, предназначенная для организации совместной работы большого количества проектировщиков, в том числе географически удаленных друг от друга. Обеспечивает возможность одновременной синхронизации нескольких пользователей. Предоставляет инструменты администрирования (web-интерфейс) структуры хранения файлов проекта.
  • Редактор семейств - специальная среда интерфейса Revit, предназначенная для создания и редактирования загружаемых (пользовательских) семейств Revit. Содержит инструменты как общие со стандартным интерфейсом Revit (например, инструменты аннотаций или редактирования), так и уникальные для среды редактора семейств (например, инструменты твердотельного моделирования).
  • Параметр - изменяемое свойство элемента Revit. Могут использоваться для изменения характеристик или конфигурации элемента путем изменения значения параметра, для вывода в марки и спецификации, для расчетов, переопределения графики и т.д. Параметры имеют следующие способы классификации: По области использования:
    • параметр проекта
    • расчетный параметр спецификации
    • расчетный параметр марки
    • параметр семейства
  • По возможности создания пользователем:
    • Системные параметры
    • Пользовательские параметры
  • По уровню использования (только для параметров проекта и семейства):
    • Параметр типа (типоразмера
    • Параметр экземпляра

Параметр семейства и параметр проекта могут созданы как “общие” параметры.

  • Параметр проекта - параметр, который добавляется для всех элементов в проекте для одной или нескольких категорий. Может быть собственно “Параметром проекта” (включается в спецификации, не включается в марки и вложенные семейства), либо “Общим параметром проекта” (включается в марки и вложенные семейства, но не может использоваться в ключевых спецификациях).
  • Параметр семейства - параметр, который добавляется в определенное загружаемое семейство. Может быть собственно “Параметром семейства” (не выводится в марки спецификации, обычно используется как вспомогательный) или “Общим параметром семейства” - может выводиться в марки и спецификации. Параметр семейства может определять геометрию или конфигурацию семейства, вычисляться при помощи формул.
  • Общий параметр - параметр, создаваемый с использованием файла общих параметров. Может совместно использоваться в разных проектах и семействах, выводится в марки и спецификации.
  • Файл общих параметров - txt-файл, содержащий описание общих параметров: их имя, GUID, тип данных, дополнительную информацию. Как правило, файл общих параметров должен храниться в общедоступной сетевой папке, быть единым для всей компании; как правило, редактирование данного файла и создание общих параметров доступно только для уполномоченных сотрудников.
  • Расчетный параметр - может быть создан только в спецификациях и марках. Значение данного параметра вычисляется при помощи формул, в зависимости от других параметров, присутствующих в данной спецификации или марке.
  • Глобальный параметр - параметр в проекте, с которым могут быть связаны значения параметров элементов, семейств, размеров, с целью централизованного изменения значений во всём проекте. Новый функционал Revit 2017.
  • Объединенный параметр - параметр спецификации, позволяющий объединять в своем составе несколько параметров, полученных из модели. Могут быть указаны текстовые разделители, префиксы и суффиксы для каждого параметра.
  • GUID - статистически уникальный 128-битный идентификатор. Несмотря на то, что уникальность каждого отдельного GUID не гарантируется, общее количество уникальных ключей настолько велико (2128 или 3,4×1038), что вероятность того, что в мире будут независимо сгенерированы два совпадающих ключа, крайне мала. Использование GUID гарантирует определение разных версий элементов даже в случае, если они имеют одинаковые имена, а также обеспечивает гарантированное соответствие элементов, даже если их имена отличаются. GUID присваивается каждому элементу в Revit. Пример GUID: {6F9619FF-8B86-D011-B42D-00CF4FC964FF}

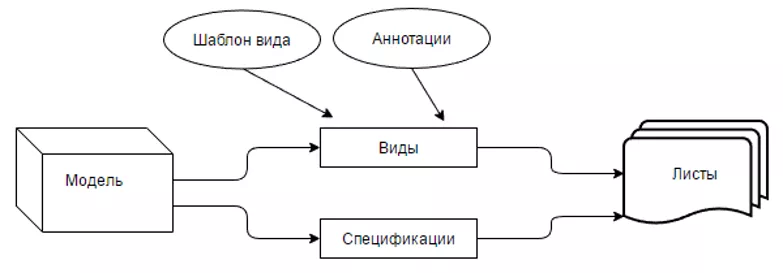

  • Вид - элемент Revit, обеспечивающий проецирование 3D-модели здания в 2D-пространство листа чертежа. Типы видов - планы, фасады, разрезы, фрагменты, 3D-виды. Виды в Revit имеют постоянную динамическую двустороннюю ассоциативную связь с моделью здания (модель создается и редактируется при помощи видов, при изменении на одном из видов модель одновременно меняется на всех остальных видах). На видах может быть выполнено переопределение графики, а также могут быть добавлены элементы оформления (аннотации). Помимо стандартных, в Revit также присутствуют специальные виды, не имеющие ассоциативной связи с моделью (легенды и чертежные виды).
  • Лист - элемент Revit, обеспечивающий отображение листа чертежа заданных размеров с основной надписью, размещение видов, спецификаций, текстовых примечаний, а также печать документации. Все листы, виды, спецификации хранятся в том же RVT-файле, что и модель здания.
  • Спецификация - элемент Revit, предназначенный для отображения в табличном виде текстовой и числовой (а также частично - графической) информации об элементах модели Revit. Так же, как вид, обеспечивает двустороннюю связь с моделью: при изменении модели будут одновременно изменены все связанные спецификации, также есть возможность редактирования элементов модели путем изменения значений ячейки спецификации.
  • Шаблон вида - набор параметров вида (масштаб, глубина видимости, цвет, толщина линий элементов и т.д.), обеспечивающий быстрое создание видов с нужными настройками, а также позволяющий централизованно изменять настройку всех видов, выполненных на базе данного шаблона.

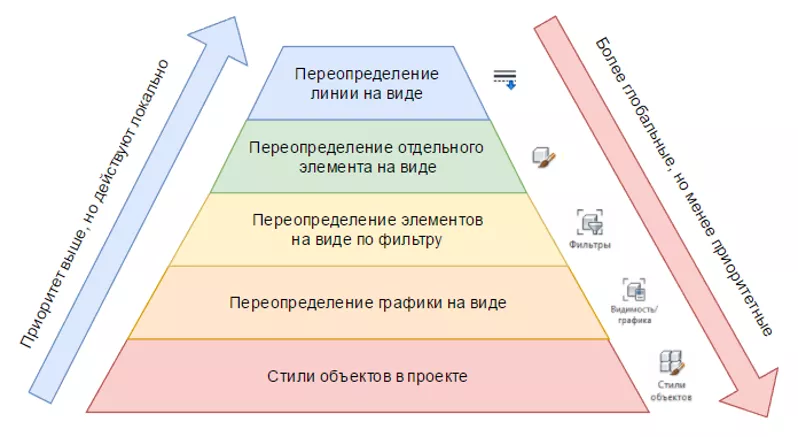

  • Переопределение графики - частичное или полное изменение отображения элементов модели Revit на данном виде. Элементы могут отображаться с настройками “по умолчанию” (например, бетонные стены - толстой линией с штриховкой на разрезе), либо может быть выполнено переопределение графики на определенных видах (например, для чертежей армирования стены могут быть показаны тонкой линией без штриховки). Иллюстрация основных уровней переопределения графики элементов модели:
  • Фильтр графики - инструмент выборочного пакетного переопределения графики элементов на видах в зависимости от логических условий (например, выделить красным цветом стены, в имени типа которых присутствует слово “Противопожарная”).
  • Диспетчер проекта - элемент интерфейса Revit (панель), предназначенный для навигации в структуре проекта Revit. В диспетчере проекта в иерархическом виде отображаются все виды, листы, спецификации, семейства и некоторые другие элементы, присутствующие в данном файле проекта Revit.
  • Плагин - дополнительная программа, расширяющая функционал Autodesk Revit. Как правило, устанавливается из магазина приложений Autodesk.
  • Макрос - дополнительная программа, расширяющая функционал Autodesk Revit, но разрабатывается при помощи среды программирования, встроенной в Revit.
  • Панель свойств - элемент интерфейса Revit, предназначенный для отображения в строковом виде параметров (свойств) текущего выбранного элемента.
  • Ось (сетки) - элемент, представляющий собой вертикальную плоскость. Предназначен для разбивки модели здания в горизонтальной плоскости. На горизонтальных видах (планах) проецируется в линии - оси здания.
  • Уровень - элемент, представляющий горизонтальную плоскость, предназначен для разбивки модели по высоте (например, по этажам).
  • Общие координаты - инструмент, обеспечивающий точное взаимное совмещение файлов проекта в случае, если в проекте используется разделение модели на несколько связанных файлов Revit. Также обеспечивает возможность одновременной работы в двух системах координат - относительной (система координаты данного здания) и абсолютной (система координат стройплощадки)
  • Файл площадки - предназначен для установки взаимной ориентации и положения зданий, определения их географического положения и поворота относительно направления истинного севера, а также для передачи в эти файлы единых общих координат. Также в файле площадки может быть создан рельеф поверхности земли, загружена подложка в виде топографической съемки местности, полученной из ПО AutoCAD Civil 3D.
Форматы файлов

Данный раздел содержит описание типов файлов (их расширений), используемых в процессах информационного моделирования зданий.

RVT - основной формат файла для хранения данных о проекте Revit.

RTE - файл шаблона проекта Revit. Любой проект Revit создается на базе того или иного шаблона проекта.

RFA - файл загружаемых семейств Revit.

RFT - файл шаблона семейств Revit. Используется при создании новых семейств. Может создаваться из rfa-файла путем изменения расширения.

NWC - формат файла Navisworks, через который осуществляется связь со сторонними форматами, такими как RVT, DWG, IFC и др. Формат NWC является ретранслятором информации из других форматов в виде, читаемом в Navisworks.

NWD - формат файла Navisworks Document. Предназначен для пакетного сохранения данных всей модели в единый файл и передачи третьим лицам, с настраиваемыми параметрами передачи. Является единственным форматом файла для передачи информации в бесплатное ПО Navisworks Freedom

NWF - основной рабочий формат файла Navisworks, состоящий из ссылок на загруженные файлы моделей по разделам, а также содержащий все точки обзора, анимации, симуляции строительства, проверки на коллизии и окружение информационной модели.

DWG - формат файла, в основном используемый для хранения двухмерных (2D) проектных данных. Является основным форматом для системы автоматизированного проектирования AutoCAD.

PDF - межплатформенный формат электронных документов, разработанный компанией Adobe Systems. Для просмотра существует множество программ, а также официальная программа Adobe Reader. Импорт и экспорт PDF-файлов отсутствует в стандартном функционале Revit.

DWF - открытый формат файлов, разработанный компанией Autodesk для обмена проектными данными, их просмотра, печати и рецензирования документации. Открывается при помощи бесплатного программного обеспечения Autodesk Design Review, а также служб облачного сервиса Autodesk 360 в интернет-браузере и мобильных устройствах. Информация, содержащаяся в файле формата DWF, также может быть использована в Revit и AutoCAD.

FBX - технология и формат файлов, которые используются для обеспечения совместимости различных программ трехмерной графики. В данном формате информационная модель Revit экспортируется для использования в программе визуализации 3ds Max.

IFC - отраслевой стандарт открытого и универсального формата для обмена BIM-данными.

CSV (comma-separated value) - стандарт текстового файла, предназначенный для хранения табличных данных. Одна строка файла представляет строку таблицы, значения в строке таблицы разделены запятыми. Для редактирования могут применяться текстовые редакторы или ПО Microsoft Excel.

TXT - универсальный формат хранения простых текстовых данных.

XLS - формат файла для хранения электронных таблиц. Для редактирования может применяться ПО Microsoft Excel.
